二維集成電路用V-I動態阻抗端口測試通道：256路

二維電路板用V-I動態阻抗端口測試通道：64/128/192/256路（可擴充至2048路）

三維掃頻V-I-F動態阻抗端口測試通道：64/128/192/256路（可擴充至2048路）

功能用途：

1）集成電路的來料質量控制檢測與篩選、一致性檢測；

2）快速篩選假冒、仿制集成電路及元器件；

3）對不良器件進行三維動態阻抗失效分析；

4）非加電條件下對集成電路、電路板進行端口動態阻抗測試分析；

5）快速準確定位失效集成電路故障管腳，高效查找故障電路板的失效I/O管腳；

6）測試安全可靠，解決器件工藝、電路板工藝問題，快速解決集成電路及電路板故障點定位問題；

7）進行集成電路和電路板阻抗一致性檢測；

8）配合測控平臺軟件，實現集成電路、電路板定制化和自定義編程測試。

技術規格：

1）256路二維集成電路用V-I端口動態阻抗測試通道；

2）64/128/192/256路二維電路板用V-I端口動態阻抗測試通道；

3）64/128/192/256路V-I-F三維立體動態阻抗測試通道；

4）4路探筆測試，4路V-T/V-T-F測試通道；

5）顯示圖形模式:V-I, V-T, V-I-F, V-T-F；

6）可定制多種封裝通用集成電路測試治具；

7）可定制多種電路板I/O接口測試治具；

8）系統提供測試自定義報告輸出；中英文測試操作軟件；

9）設備可以64通道為步進可擴充到2048組測試通道。

測試原理(V-I曲線測試)：

對元器件的每個管腳施加一個安全的低功率的掃描驅動信號，產生一個阻抗特征圖，以備對比和存儲。

被測器件和數據庫中標準動態阻抗圖相比對，阻抗圖的差異大小即可判斷元件的好壞和可用性。

測試信號可設定的參數包括: 電壓、波形、源電阻、頻率?？筛鶕?jù)需要進行調整以便得到準確的信息。

集成電路測試操作如此簡單:

1.從數據庫選擇要測試的集成電路型號.

2.將集成電路插入測試座.

3.執行測試

4.得到PASS或FAIL的測試結果.

不需要電子專業知識.

適用于集成電路/封裝件.及多種類型電路板.

靈活、好安裝、宜操作.

測試結果直接: PASS或FAIL.

軟件可設定多種測試條件.

可提供完整的集成電路自定義測試分析報告.

英國ABI-AT256 A4多品種集成電路測試儀適合不同封裝形式的元件:

 -雙列插腳(DIL)

-小型封裝集成集成電路(SOIC)

-小型封裝(SSOP, TSOP)

-塑料無引線芯片載體封裝(PLCC)

-四方扁平封裝(TQFP, PQFP, LQFP)

-球門陣列封裝(BGA)

注意: AT256 A4不受限于只能測試電子集成電路, 也可用于整個電路板的測試。

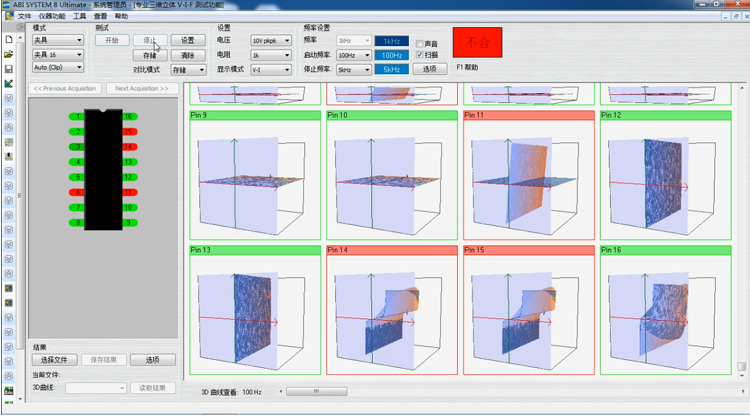

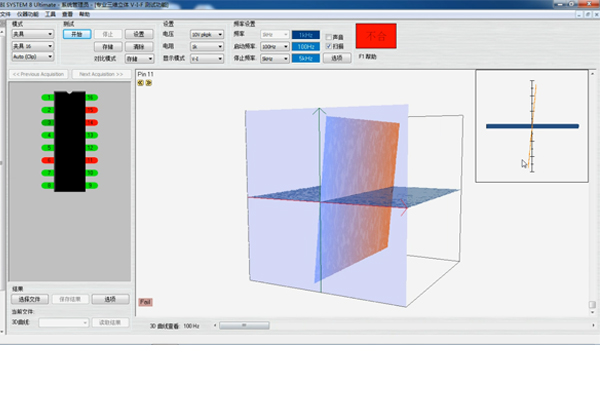

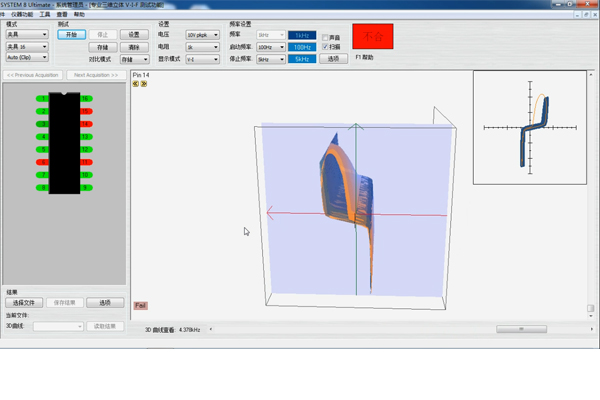

三維立體V-I-F動態阻抗端口測試

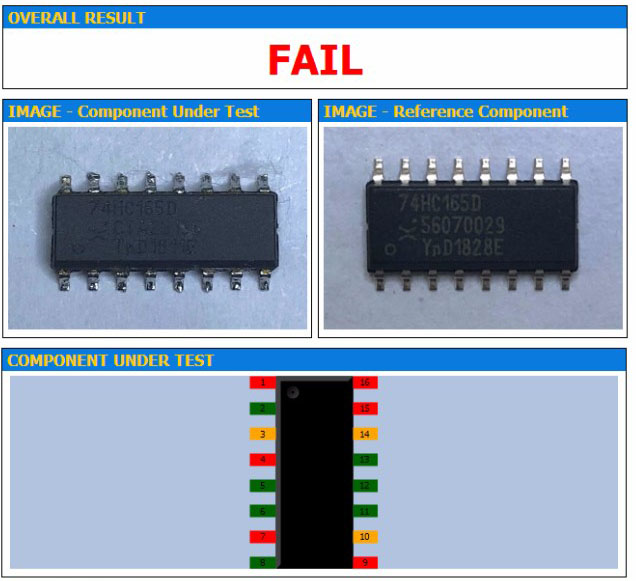

AT256 A4測試報告

AT256A4集成電路測試儀

二維集成電路用V-I動態阻抗端口測試通道：256路

二維電路板用V-I動態阻抗端口測試通道：64/128/192/256路（可擴充至2048路）

三維掃頻V-I-F動態阻抗端口測試通道：64/128/192/256路（可擴充至2048路）

AT256A4集成電路測試儀標準適配測試座

北京金三航科技發展有限公司(英國ABI技術服務中心）提供:

集成電路測試儀,集成電路篩選測試儀,元器件篩選測試儀,元器件檢測儀,三維立體動態阻抗測試儀的使用技術培訓服務,測試程序開發編譯服務,咨詢電話: 010-82573333.
